Nell’ambito della realizzazione della tratta T3, il pozzo di ventilazione 3.2 rappresenta uno degli interventi di maggiore interesse per l’insieme delle varie metodologie costruttive e delle tecnologie adottate.

Pozzo Celimontana

Tratta in costruzione

Nell’ambito della realizzazione della tratta T3, il pozzo di ventilazione 3.2 rappresenta uno degli interventi di maggiore interesse per l’insieme delle varie metodologie costruttive e delle tecnologie adottate.

Il pozzo si inserisce a metà tra la stazione Fori Imperiali e la stazione Amba Aradam/Ipponio, all’interno del giardino di Piazza Celimontana, in prossimità dell’Ospedale Militare del Celio, e presenta una pianta circolare di diametro esterno di circa 35 m, mentre il piano del ferro è a quota –15,50 m s.l.m. Ne consegue una rilevante profondità di scavo, che raggiunge i 60 m da piano campagna.

Il manufatto interrato ha una grande importanza per l’intera linea: oltre alla funzione di pozzo di
areazione, sarà anche punto di accesso alla linea per i Vigili del Fuoco in caso di emergenze, ma soprattutto consentirà il passaggio dei convogli ferroviari dal binario pari al binario dispari, al fine di garantire un cadenzamento dei treni a 4 minuti, nella tratta Fori Imperiali-Alessandrino.

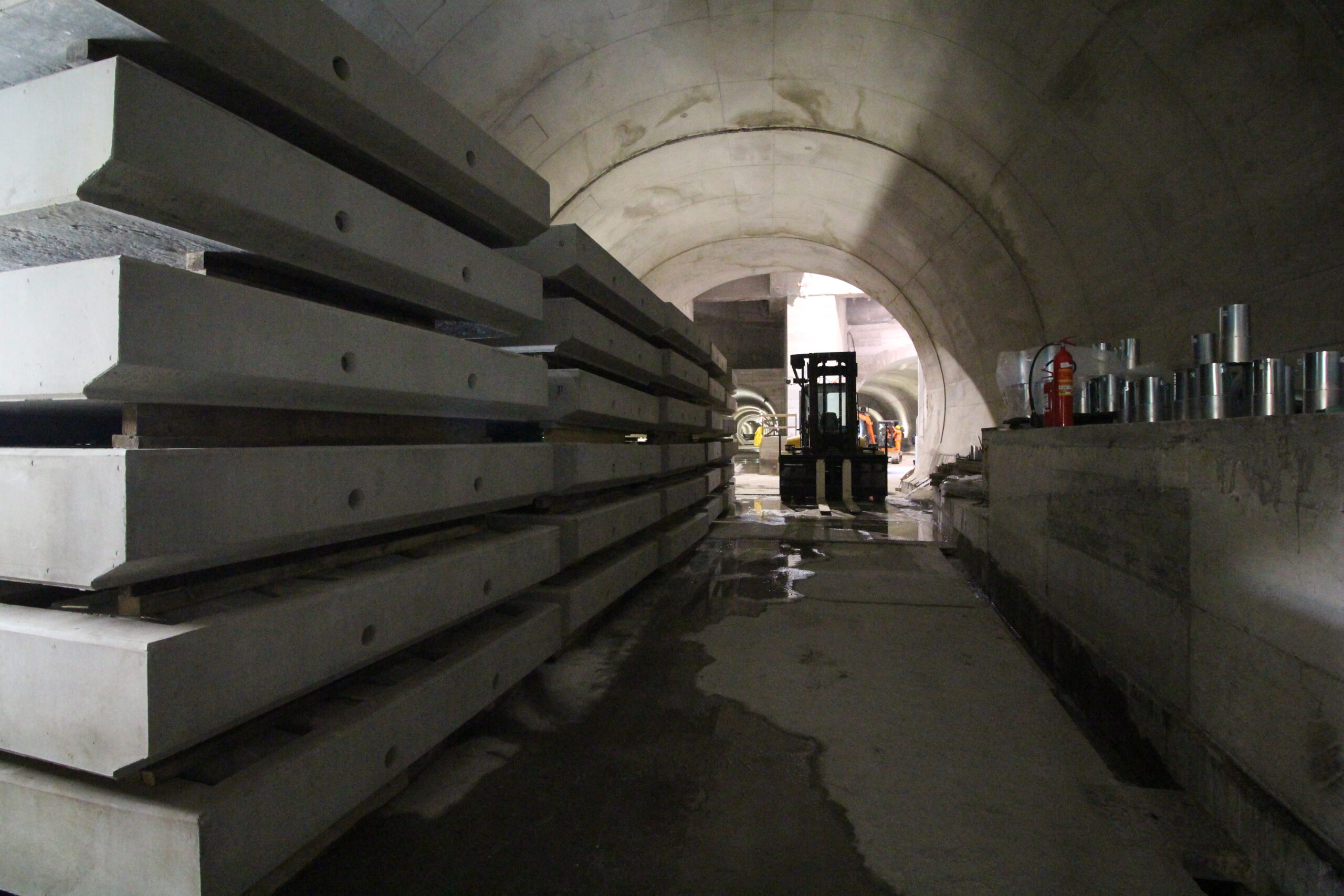

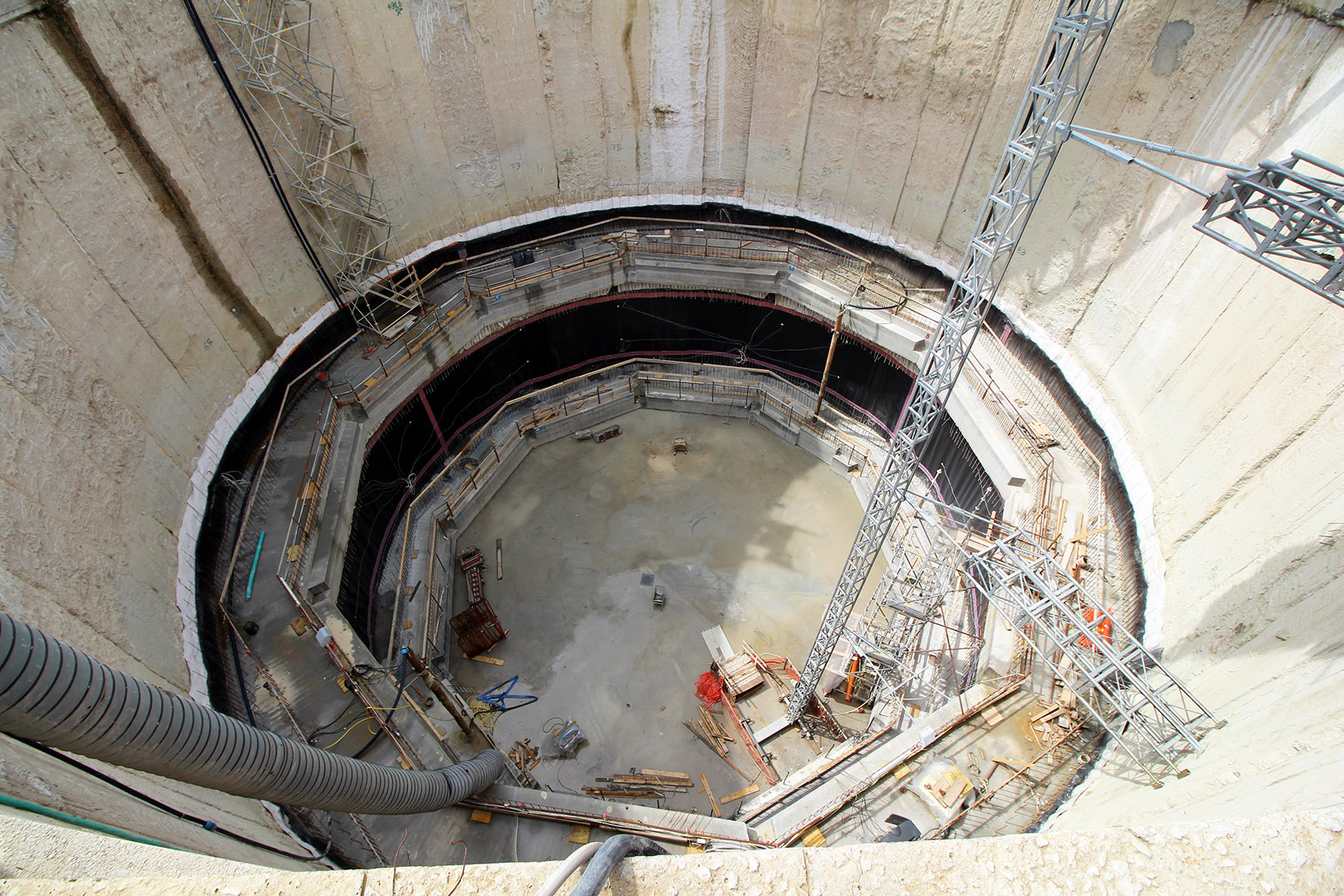

Pozzo Celimontana Ottobre 2022

La stratigrafia dell’area è caratterizzata dalla presenza di un potente banco di riporti antropici di spessore pari a circa 20 m che sovrasta le argille pleistoceniche (AR). Al di sotto delle argille, i sondaggi geognostici hanno evidenziato la presenza di un banco di sabbie ghiaiose (SG) di spessore fino a 10 m, adagiate sulle argille plioceniche (APL) che costituiscono il substrato tipico della città di Roma.

Oltre che per le grandi dimensioni e per la notevole profondità dell’opera, il progetto risulta particolarmente complesso a causa della presenza di un elevato battente idraulico: la falda nell’area è stata misurata storicamente a circa 12÷14 m dal piano campagna, ovvero a 45 m al di sopra del fondo scavo.

Pozzo Celimontana

Dato il contesto idrogeologico in cui si inserisce il pozzo, la stabilità del fondo scavo è garantita dalla presenza dello strato delle argille plioceniche, all’interno del quale si intestano per oltre 35 m le paratie perimetrali del secondo ordine. La permeabilità delle argille plioceniche è stata ampiamente indagata, in fase di progettazione, con prove di laboratorio e prove di portata in situ.

La tecnica di scavo scelta per la realizzazione del pozzo è di tipo bottom-up. Una volta eseguiti i diaframmi del primo ordine si procede all’esecuzione dello scavo archeologico raggiungendo la profondità di circa 18 m da piano campagna, in assenza di elementi di contrasto intermedio dei diaframmi. Terminato lo scavo archeologico vengono realizzati i diaframmi del secondo ordine, una volta calata la macchina idrofresa a fondo del pozzo. Lo scavo prosegue con la realizzazione in discesa dei cordoli anulari cerchianti di spessore 1,50 m, in corrispondenza dei vari orizzontamenti, e delle controfodere per ogni interpiano.

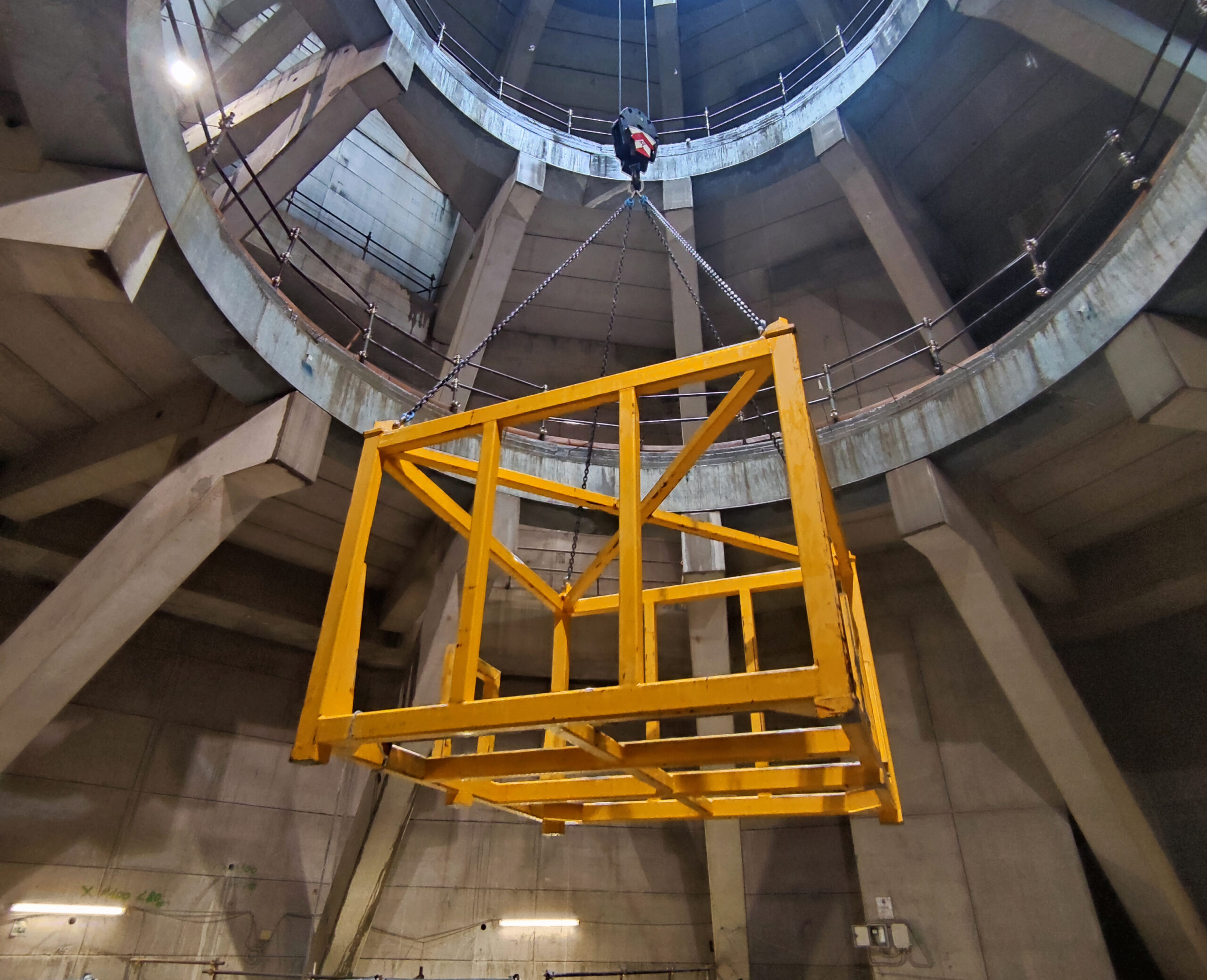

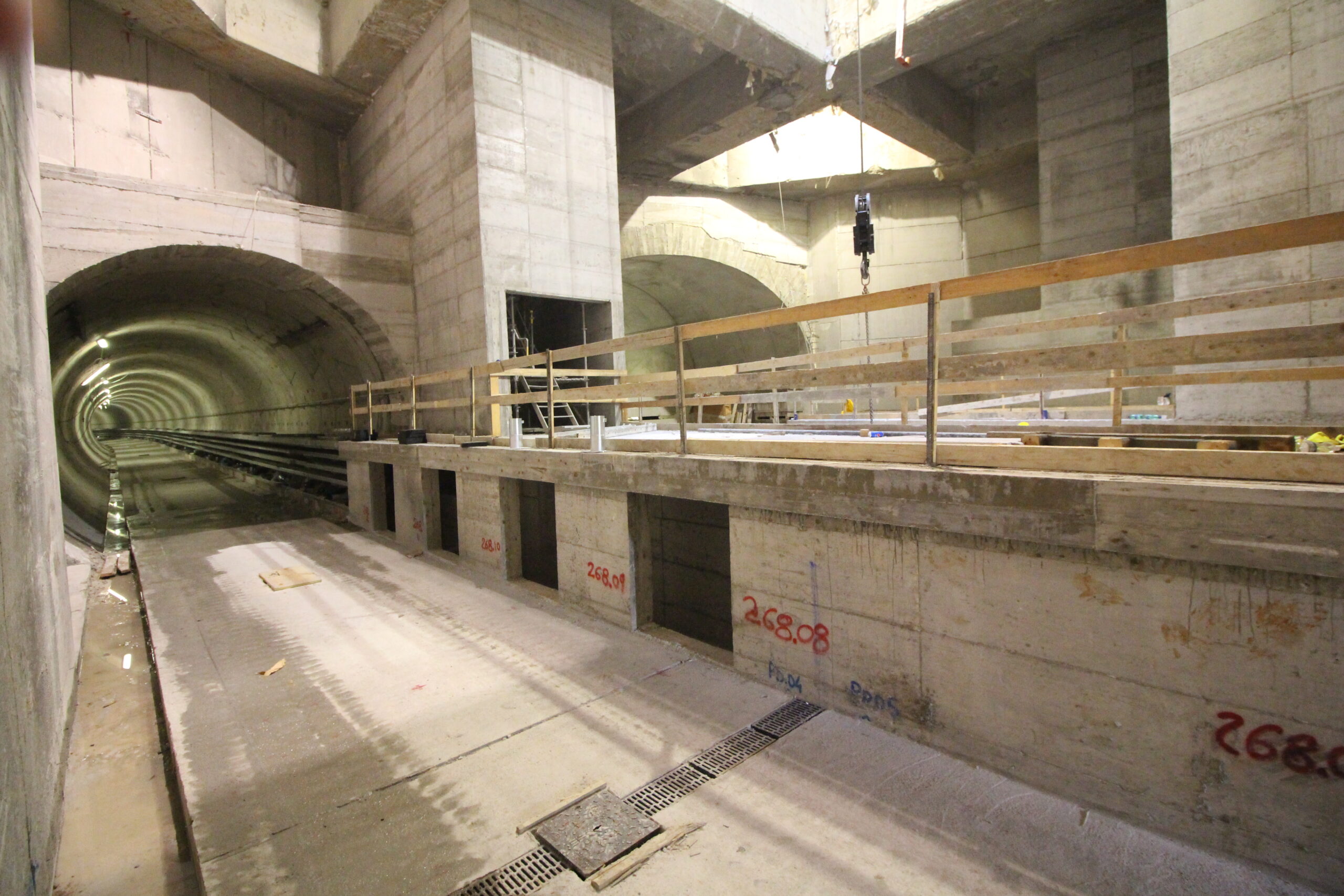

Pozzo Celimontana Ottobre 2022

Le strutture portanti, che costituiscono i piani orizzontali, sono invece eseguite in risalita. Successivamente, si predispone il pozzo per il passaggio a pieno di entrambe le TBM realizzando il solaio a quota -5 m s.l.m., posto al di sopra delle vie di corsa dei treni, con un ricoprimento di circa 5 m rispetto alla calotta delle macchine di scavo. I diaframmi interessati dal passaggio delle TBM sono armati con barre e staffe in vetroresina al fine di agevolarne la fresatura da parte delle suddette macchine. Questa modalità esecutiva permette di svincolare la realizzazione delle strutture interne del pozzo rispetto al passaggio delle due TBM. Infatti, una volta completato il solaio a quota -5 m s.l.m., in attesa dell’ultimazione dello scavo del pozzo, quest’ultimo vincolato al completamento dello scavo meccanizzato delle gallerie di linea, si possono realizzare gli orizzontamenti intermedi lasciando un’adeguata asola operativa centrale.

Pozzo Celimontana

Raggiunto il fondo scavo e completato il solaio di fondazione si procede con la realizzazione di due rami di gallerie con scavo in tradizionale (per una lunghezza di circa 40 m ciascuno), necessari per consentire l’installazione, all’interno del pozzo, del parco scambi che permetterà il collegamento delle due vie di corsa dei treni. Lo scavo delle gallerie in tradizionale è una fase piuttosto delicata della realizzazione del pozzo, in quanto il taglio dei diaframmi a livello delle vie di corsa dei treni determina la perdita dell’assialsimmetria della struttura alla quota in cui si massimizza la spinta del terreno e dell’acqua. Al fine di mitigare le sollecitazioni flessionali indotte sui diaframmi si è progettualmente imposta la realizzazione delle fodere dell’ultimo interpiano – predisponendo adeguati risparmi nelle zone delle gallerie – prima di dare inizio allo scavo di quest’ultime. La logistica di cantiere, unitamente all’esigenza di spostare la posizione del carroponte nelle diverse fasi realizzative del pozzo, ha imposto l’utilizzo di travi reticolari in carpenteria metallica – di 32 m di luce – a sostegno delle vie di corsa del carroponte, quest’ultimo avente una portata di 30 t. Entrambe le strutture di contenimento del terreno sono scavate con l’utilizzo dell’idrofresa. Tale scelta tecnologica è legata a diversi fattori:

  • la necessità di realizzare giunti fresati tra i diaframmi che garantiscano un’adeguata tenuta idraulica soprattutto alla luce delle pressioni in gioco che raggiungono i 4 bar in corrispondenza del fondo scavo;
  • la necessità di creare una corona circolare con pannelli compenetrati al fine di garantire un idoneo trasferimento degli sforzi di compressione in direzione circonferenziale per effetto delle pressioni radiali esercitate dal terreno e dell’acqua di falda sulle pareti esterne del manufatto;
  • la necessità di limitare le deviazioni dalla verticale dei pannelli vista la rilevante profondità dei diaframmi. Tale aspetto risulta piuttosto importante nel caso in esame in quanto un’eccessiva deviazione dei pannelli rispetto alla verticale genererebbe una diminuzione dell’area di contatto tra i diaframmi con un conseguente aumento delle tensioni di trasferimento legate agli sforzi circonferenziali in corrispondenza dei giunti tra i diaframmi.

La scelta di realizzare il pozzo in bottom-up, unitamente alle importanti luci da coprire con gli orizzontamenti e all’impossibilità di eseguire sostegni intermedi dei solai (vista l’interferenza a livello banchina con il parco scambi), ha indotto l’uso estensivo di strutture prefabbricate, il più possibile auto-portanti in fase di montaggio e getto dei solai. Questa scelta fornisce inequivocabili vantaggi soprattutto in termini di rapidità esecutiva.

I dati in rilievo

21,2 mila m3

di calcestruzzo

4,1 t

di acciaio di armatura

41 mila m3

di scavi

12,8 mila m3

metri cubi di scavi archeologici

10,2 mila m2

metri quadrati di diaframmi

720 mila m

di pali e micropali

22 km

di perforazioni per consolidamenti

End benefit e sostenibilità

Lo scavo del Pozzo 3.2 è stato una importante occasione di conoscenza della Roma Antica attraverso lo scavo archeologico che ha interessato uno spessore di terreno di circa 20 m riportando alla luce resti di estrema importanza storica e archeologica.

Archeologia

Lo scavo archeologico del Pozzo 3.2, a Piazza Celimontana, è iniziato nel mese di ottobre 2014 e si è concluso nel mese di dicembre 2016. Le attività archeologiche sono state eseguite da archeologi e maestranze specializzate su incarico del Contraente Generale Metro C, con il coordinamento sul campo della Soprintendenza Speciale di Roma.

Lo scavo si è attestato sul substrato geologico alla profondità di 18 metri circa dall’attuale piano di calpestio, quota mai raggiunta nei saggi di scavo precedentemente eseguiti in piazza Celimontana. L’opportunità di indagare il sottosuolo a tale profondità ha permesso di esporre e documentare un’eccezionale sequenza stratigrafica, dalla Età del Ferro – rappresentata da una sepoltura d’inumato con corredo databile tra la fine X e gli inizi IX secolo a.C. – all’Età Moderna.

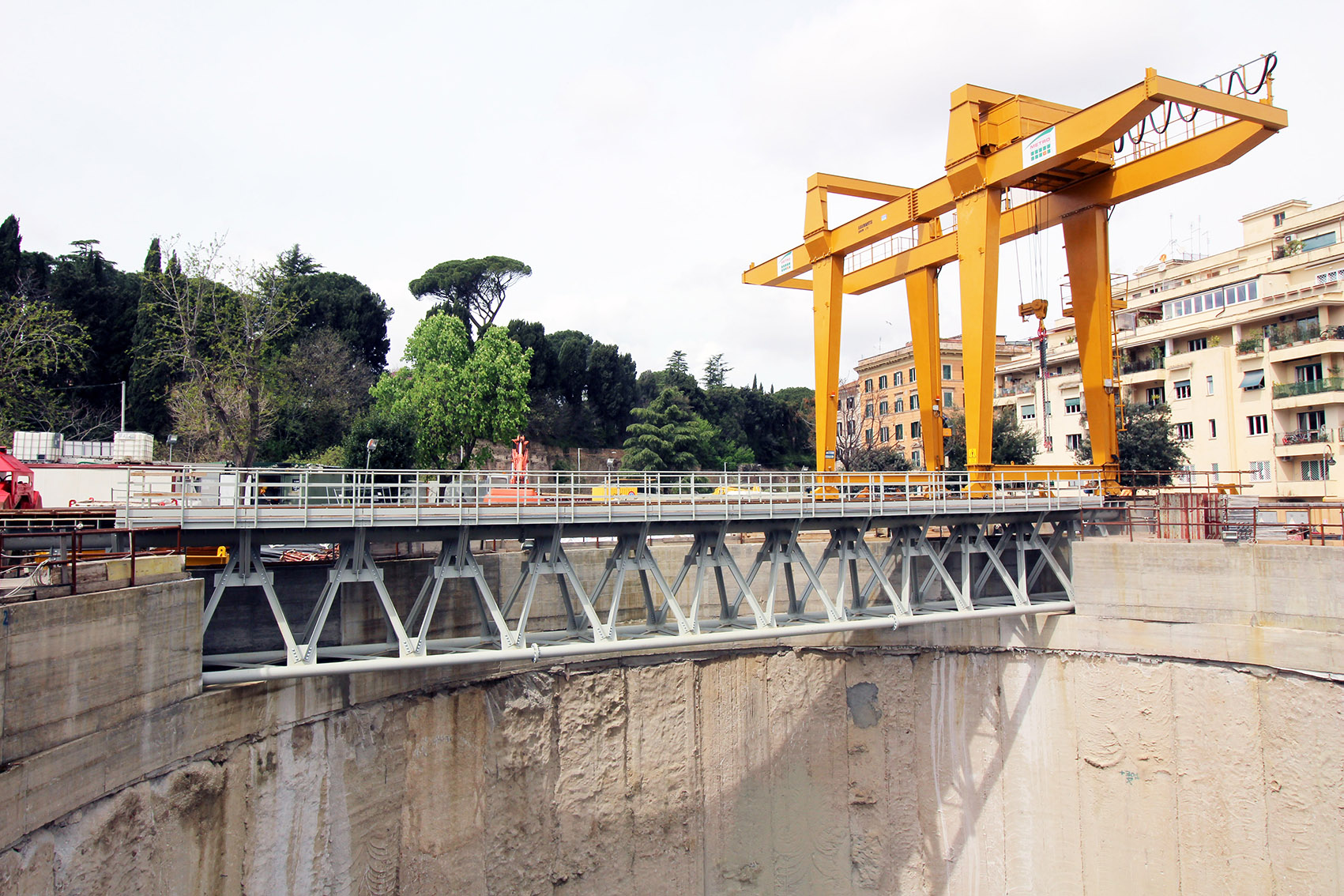

Pozzo Celimontana aprile 2018

L’elemento che ha caratterizzato attraverso i secoli il settore urbano indagato è rappresentato
dall’asse di via della Navicella, attestato con una continuità di uso a partire dall’antico “vicus Capitis Africae” di età romana. Lo scavo ha permesso di esplorare lungo questo percorso l’intera sequenza stratigrafica, costituita da un’alternanza di piani di calpestio e livelli di accrescimento che vanno dal I secolo d.C. all’Età Moderna.

Alla profondità di 17.40 m dal piano attuale della piazza è stato messo in luce un tratto di acquedotto sotterraneo in blocchi parallelepipedi di tufo granulare grigio esplorato all’interno del Pozzo 3.2 per una lunghezza di circa 32 metri. L’acquedotto è alto circa due metri compresa la copertura a doppio spiovente in tufo; i blocchi sono regolari, disposti in cinque filari sovrapposti.

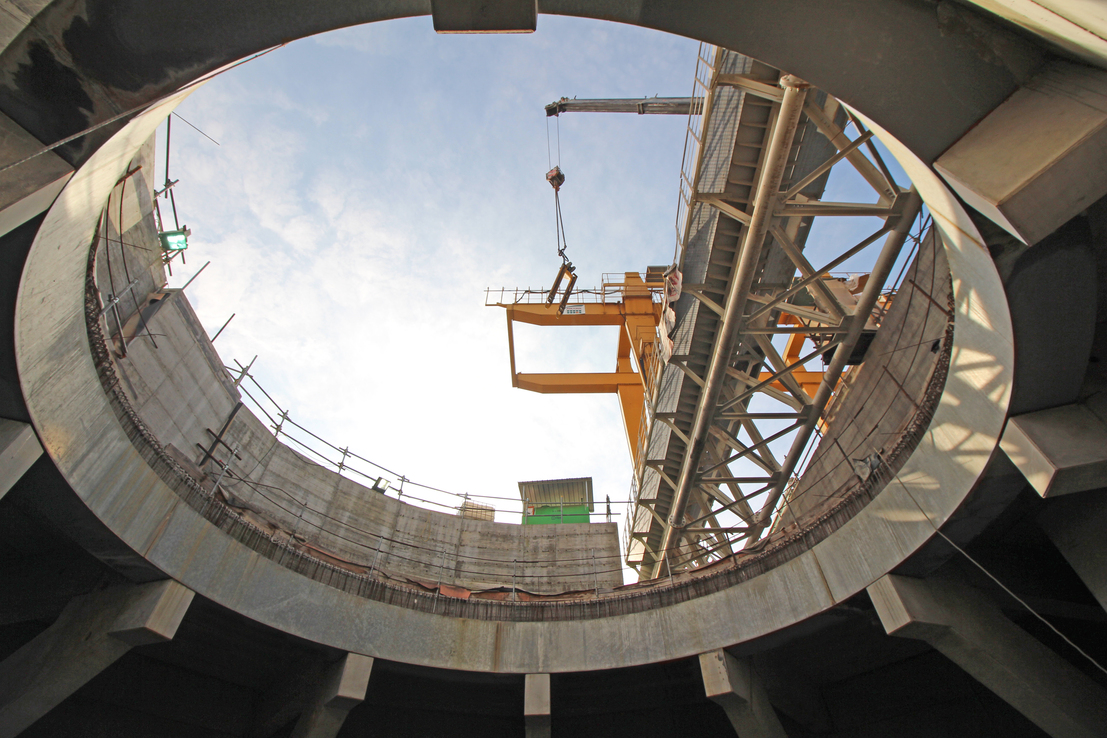

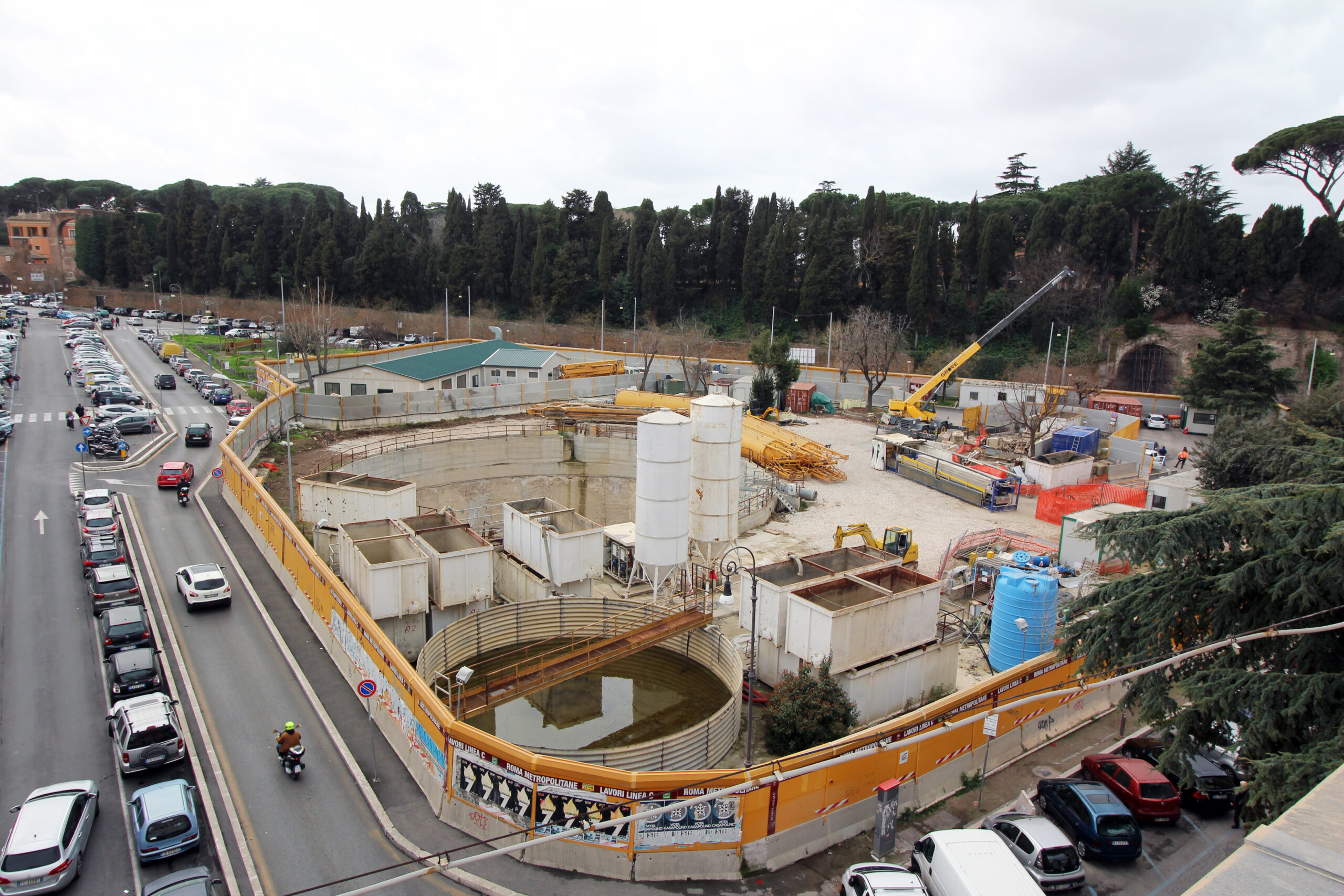

Pozzo Celimontana panoramica

Il piano di scorrimento interno è costituito da uno spesso strato di cocciopesto, rinvenuto in perfetto stato di conservazione, che presenta una leggerissima pendenza da Est a Ovest. Su entrambi i lati l’acquedotto mostra tracce di un intervento di consolidamento, realizzato con la costruzione di speroni in tufo giallo. All’estremità nord-orientale dell’area indagata, l’acquedotto imposta su una vasca preesistente, anch’essa realizzata in blocchi in cappellaccio.

La costruzione dell’acquedotto si può datare, in base ai dati stratigrafici, in un periodo di poco precedente la metà del III secolo a.C. L’ipotesi di identificazione più accreditata è con l’Acqua Appia, l’acquedotto più antico di Roma che sicuramente attraversava questo quartiere a una notevolissima profondità. Sia il tratto di acquedotto intercettato dal Pozzo 3.2 che la vasca in blocchi sono stati smontati in modo controllato e conservati per un futuro rimontaggio.

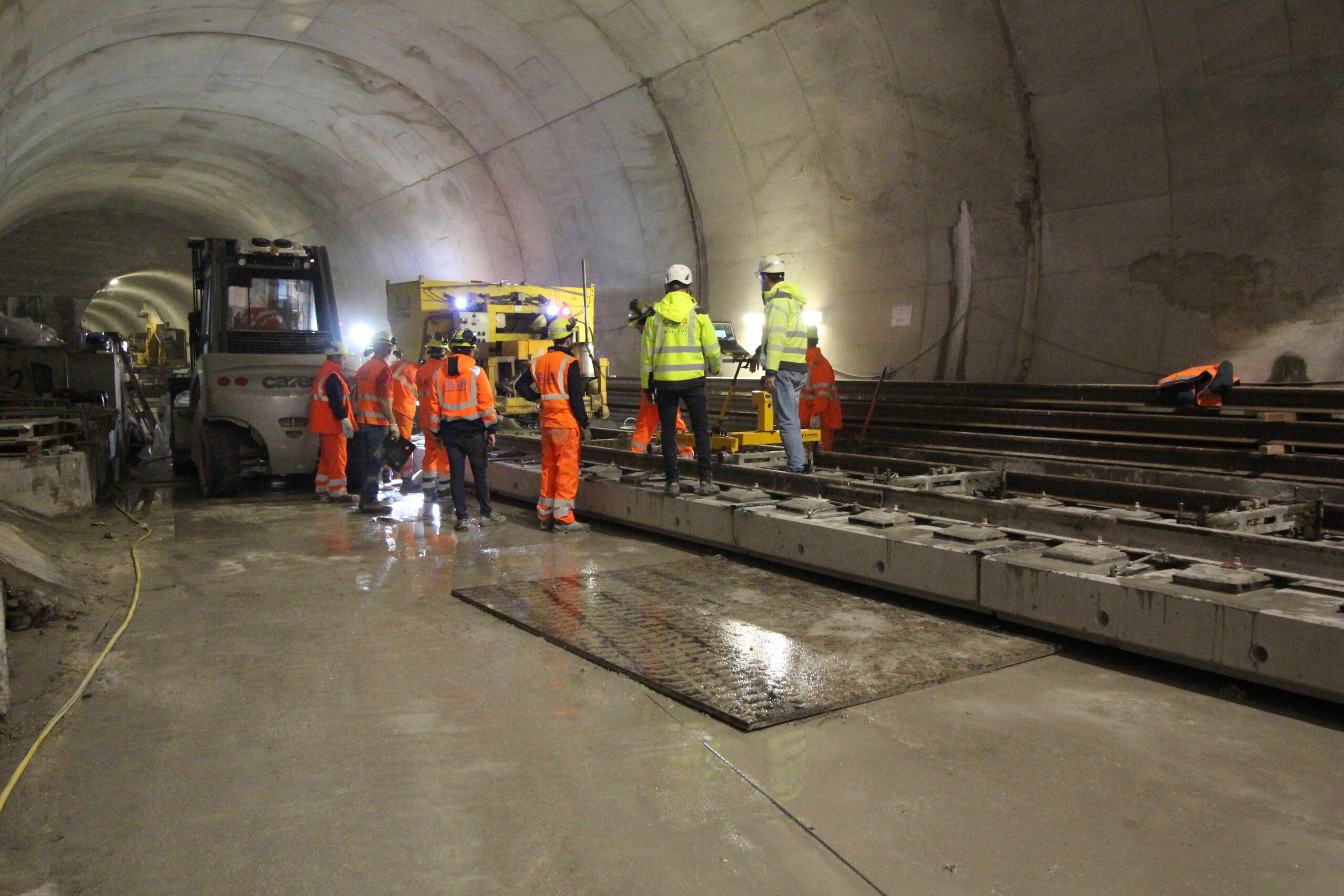

Pozzo Celimontana maggio 2018
