Tratta in esercizio
La stazione Pigneto è ubicata all’incrocio tra via del Pigneto e la Circonvallazione Casilina a ridosso della linea ferroviaria Roma-Pisa, che in quel tratto corre in trincea ad una quota inferiore di circa 7 m rispetto al piano strada.
Un sovrappasso pedonale sulla prosecuzione di Via del Pigneto garantisce il collegamento tra le due parti del quartiere.
La scelta del sito è stata strategicamente finalizzata alla realizzazione di una sempre maggiore integrazione tra i servizi di trasporto pubblico. La stazione si configura, infatti, come futuro nodo di scambio intermodale in previsione della connessione con le linee ferrovie regionali FL1 e FL3, FL4 e FL6 per la quale è in corso di progettazione la relativa stazione di corrispondenza.
La stazione presenta una pianta rettangolare di lunghezza 115 m, larghezza 32.50 m e profondità di scavo 29 m realizzata tra diaframmi di spessore 100 cm e lunghezza 45 m. In corrispondenza della vasca di aggottamento la profondità di scavo ha raggiunto i 32 m. L’ingresso alla stazione è realizzato con un avancorpo sulla porzione nord della scatola di stazione di dimensioni 61 x 13 m e profondità di circa 14 m realizzato tra diaframmi di spessore 100 cm e lunghezza 21 m.
I primi diagrammi sono stati realizzati mediante benna mordente, a seguire sostituita da idrofresa al fine di ridurre l’impatto vibrazionale al contorno.
Livelli e accessi della stazione

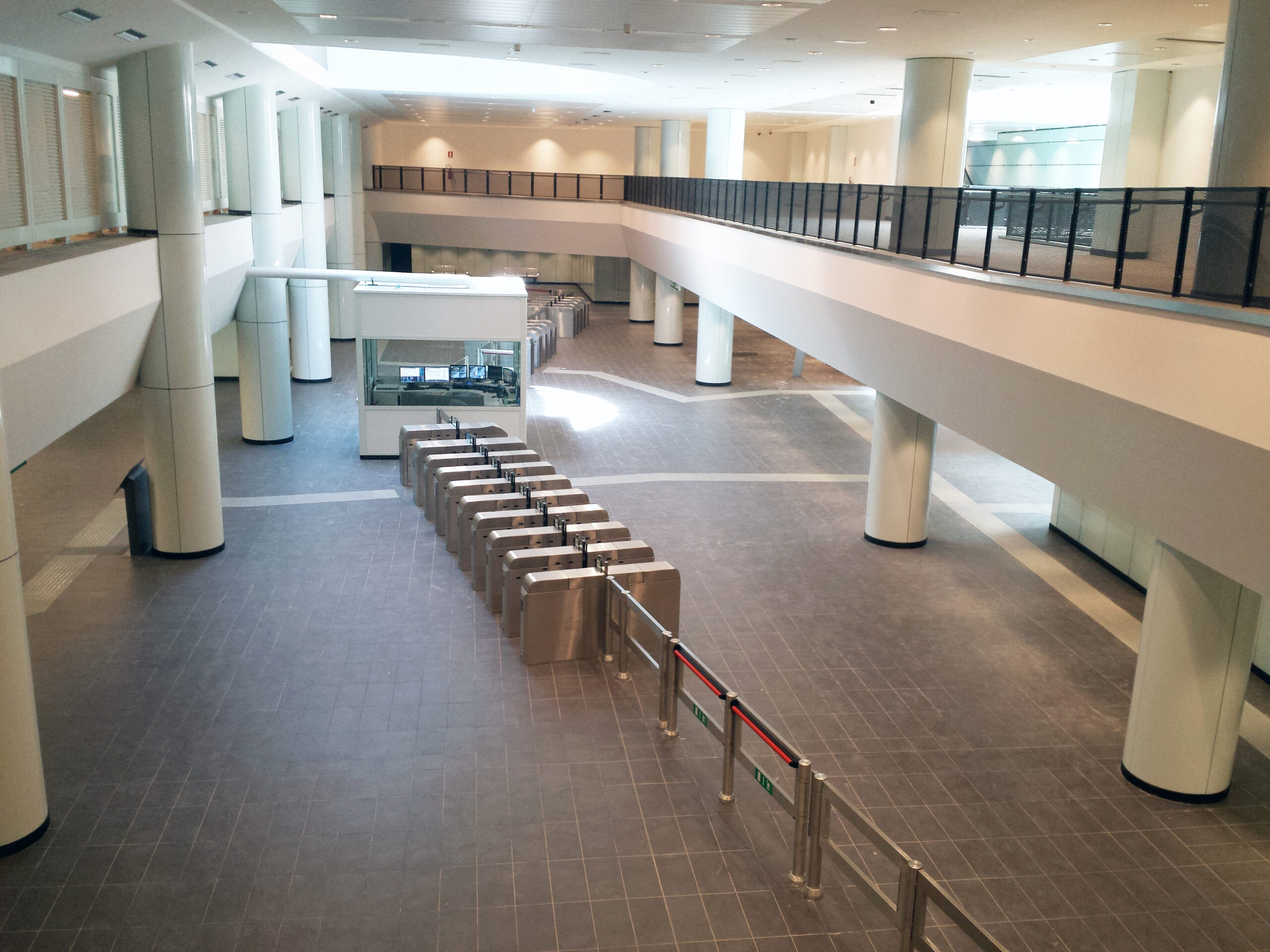

La stazione si sviluppa su 5 livelli interrati: un primo livello destinato ad accogliere l’uscita di sicurezza dell’ascensore e i locali tecnici, il piano atrio, un secondo piano tecnico contenente anche un vasto spazio a disposizione, un terzo piano tecnico e il piano banchina. Il primo piano tecnico è svuotato centralmente per lasciare spazio alla doppia altezza dell’atrio sottostante. In aggiunta a questi piani si inseriscono il solaio di copertura ed il solaio di fondazione.
Il manufatto è stato realizzato con uno scavo a cielo aperto in modalità archeologica fra paratie fino alla quota del primo solaio. Sono poi stati realizzati il solaio di copertura e il solaio primo tecnico e si è poi proceduto con il metodo top-down fino alla realizzazione del solettone di fondo. Il completamento della costruzione della stazione è stato eseguito in risalita, prevedendo la posa in opera dell’impermeabilizzazione interposta tra il diaframma e la fodera interna prima della realizzazione di quest’ultima.
La stazione è fornita di tre accessi tutti ubicati nell’avancorpo nord: due gruppi scale a nord-est e nord-ovest, serviti da scale mobili e fisse, e un ascensore posizionato centralmente rispetto ad essi inglobato all’interno di un lucernario. Sul marciapiede sud, in posizione contrapposta al primo, si trova un altro lucernario di dimensioni più contenute, ma con le stesse caratteristiche strutturali e di permeabilità della luce e degli sguardi.
L’area in superficie è stata ripristinata nell’ottica di dare una conformazione omogenea al tratto di via del Pigneto interessato dai lavori. Sono stati realizzati marciapiedi di dimensioni adeguate in grado di accogliere le nuove emergenze di stazione garantendo allo stesso tempo il passaggio pedonale e l’accesso ai servizi commerciali esistenti. L’area a tergo del marciapiede lato sud, occupata prima dei lavori da un giardino non strutturato, è stata riqualificata realizzando un parco giochi attrezzato per bambini, un’area pavimentata con disegni a gioco e pista ciclabile e un campo di calcio a 5. Sono stati inoltre realizzati dei pergolati finalizzati alla “crescita” di zone d’ombra.
Highlights
End benefit e sostenibilità
Nell’ottica della futura realizzazione del nodo di interscambio con le linee ferrovie regionali FL1 e FL3, FL4 e FL6 per il quale è in corso la progettazione, la stazione Pigneto rappresenterà una svolta significativa nell’ambito della mobilità urbana della Capitale.
La stazione ha rappresentato inoltre una eccezionale opportunità di accrescimento delle conoscenze archeologiche. Nella zona interessata dai lavori è stata infatti rinvenuta una discarica della Roma Antica i cui reperti sono stati accantonati in un deposito di concerto con la Soprintendenza e successivamente studiati.
Architettura
Il progetto della stazione Pigneto è stato affidato allo studio di architettura Archigroup sas nella persona dell’Arch. Fabrizio Vinditti. Gli elementi caratterizzanti la stazione sono i due lucernari a piano strada realizzati sui marciapiedi di via del Pigneto, in posizione contrapposta rispetto all’asse della strada. L’assoluta trasparenza delle lastre di cristallo dei lucernari, appena interrotte dagli elementi portanti in acciaio inox, assicura l’ingresso della luce nel piano sottostante senza peraltro creare un ostacolo visivo né per gli automobilisti né per gli utenti del servizio. Contribuiscono inoltre a dare ulteriore respiro all’atrio già a doppia altezza realizzando un trait d’union con la superficie.

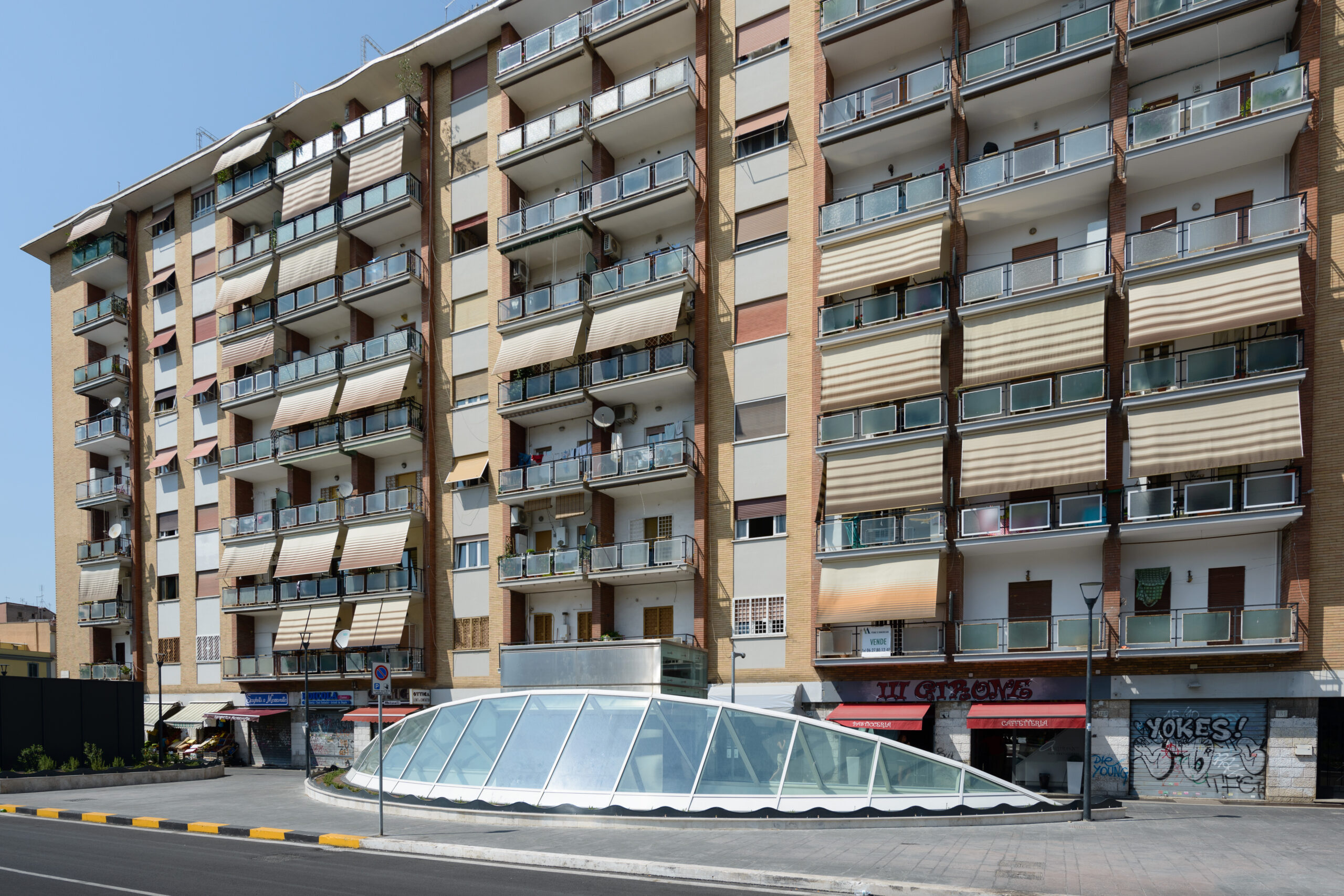

Le pensiline esterne di chiusura dei corpi scale sono un elemento comune ad alcune delle stazioni della linea C.
Sono realizzate con una struttura parallelepipeda in c.a. aperta su tre lati in corrispondenza del piano di sbarco superiore e sono rivestite con lastre di travertino bisellato posato a correre.
La copertura è finita con una lamiera avente sormonti paralleli al lato lungo della pensilina. Le finiture della stazione ricalcano gli standard delle stazioni della Metro C. I pavimenti sono in grès porcellanato colore antracite e i rivestimenti sono in vetro colore bianco Metro C sormontati dalla fascia segnaletica.

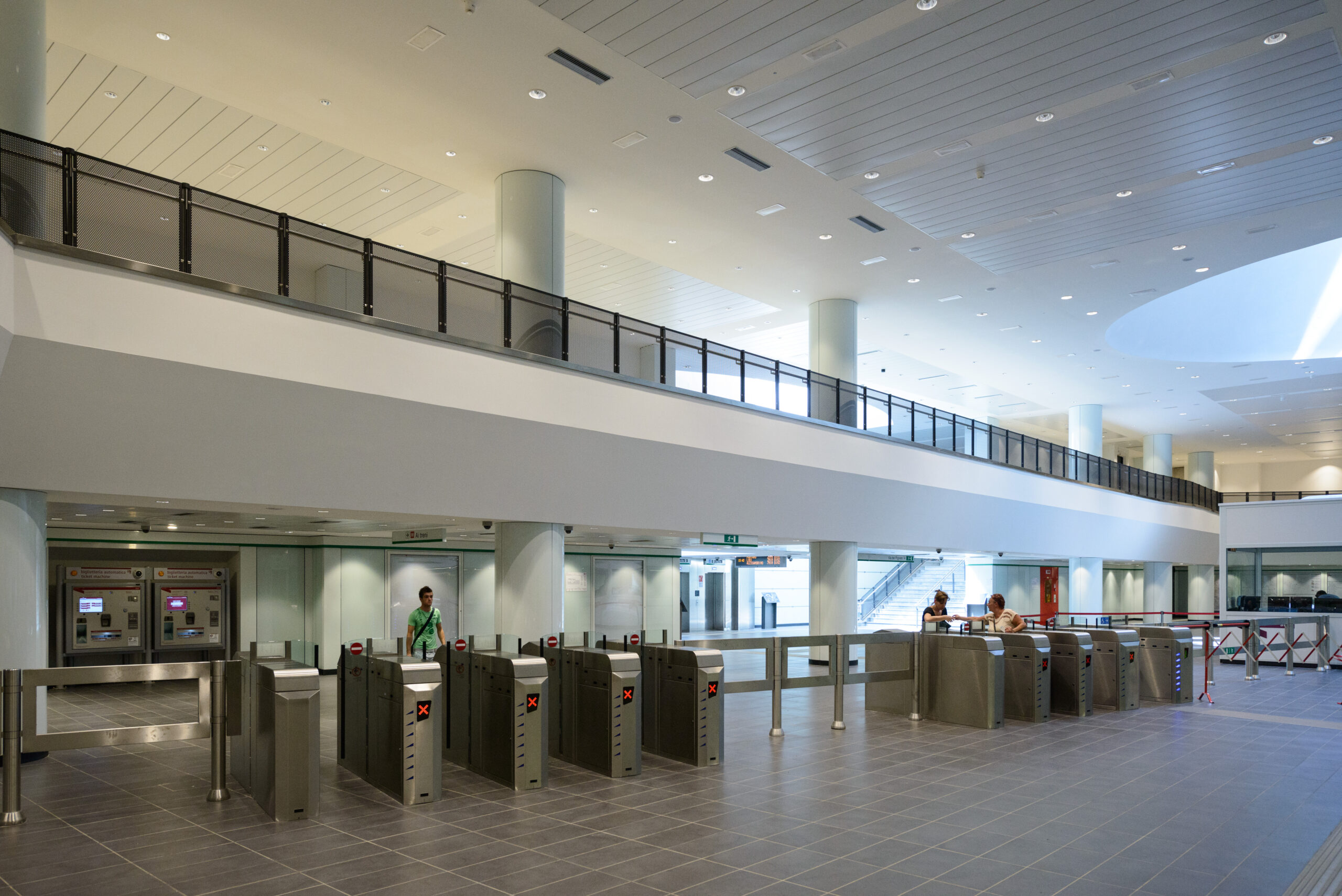

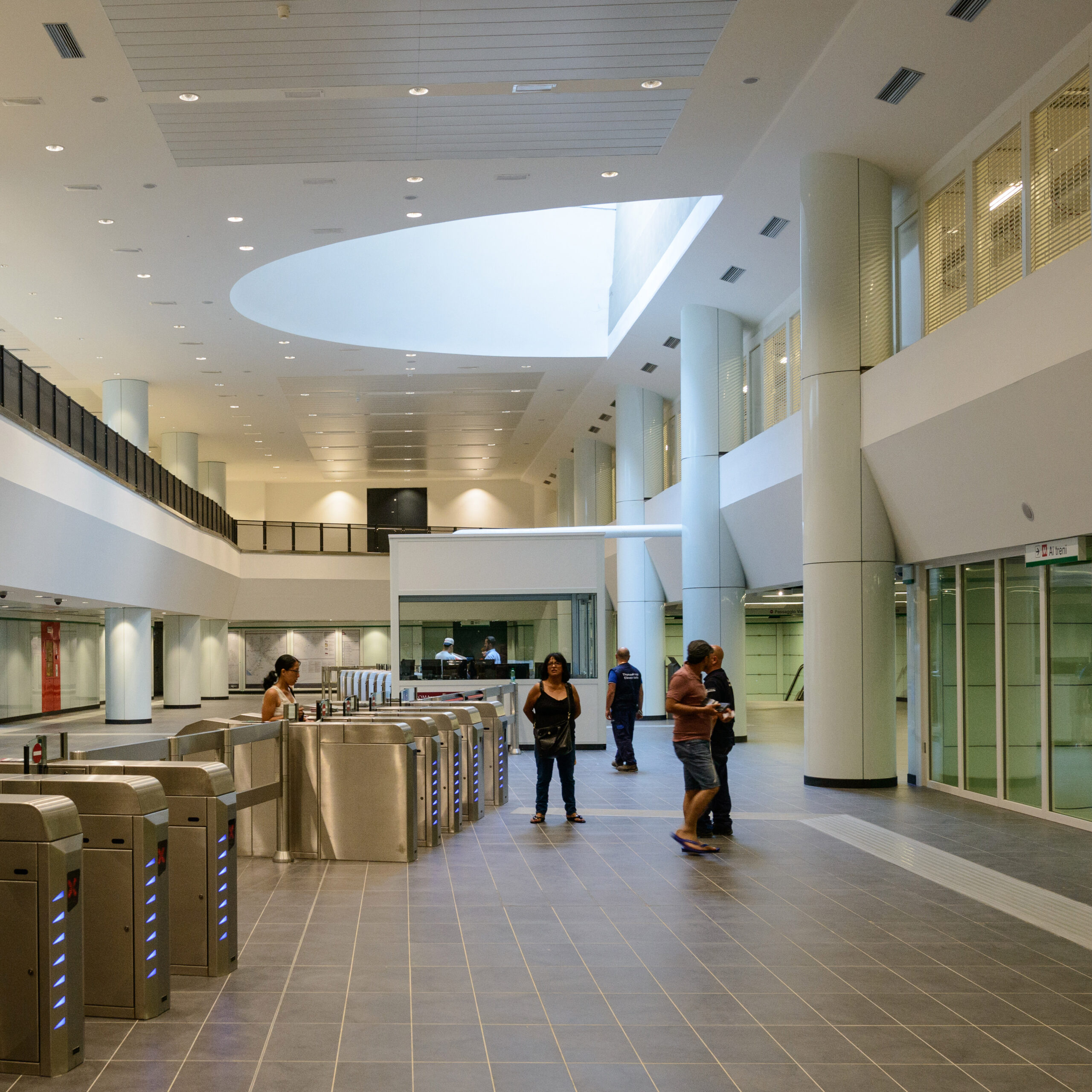

Il controsoffitto alto di piano atrio è realizzato in cartongesso e listelli di alluminio a creare delle simmetrie e dei disegni che ricalcano la forma della stazione; il controsoffitto inferiore di piano atrio è realizzato in parte in cartongesso e listelli di alluminio e in parte (zona pagata) presenta un controsoffitto diffusore costituito da pannelli di alluminio preverniciato colore bianco Metro C alternati su moduli rettangolari, con associati elementi multifunzionali contenenti corpi illuminanti per illuminazione diretta e indiretta, impianti di diffusione sonora, telecamere, altoparlanti, etc.
Gli stessi controsoffitti diffusori sono montanti lungo le discenderie con moduli accostati. I controsoffitti di banchina sono invece realizzati con elementi sagomati curvi in lamiera di alluminio preverniciato colore bianco. La fascia segnaletica a piano banchina è integrata con corpi illuminanti e telecamere.
